真實的海洋是動態且充滿復雜相互作用的，藏在數據深處的洋流如何能可見、可理解？在制作“全球洋流”案例之前，我們面臨的挑戰是：如何將覆蓋全球、深達5000米的洋流數據轉化為實時、交互、直觀的可視化體驗？如何讓包含23億個數據值的全球洋流場在三維地球上“動”起來？

我們的目標很簡單：讓全球洋流的每一次流動，都能被看見、被分析、被應用。

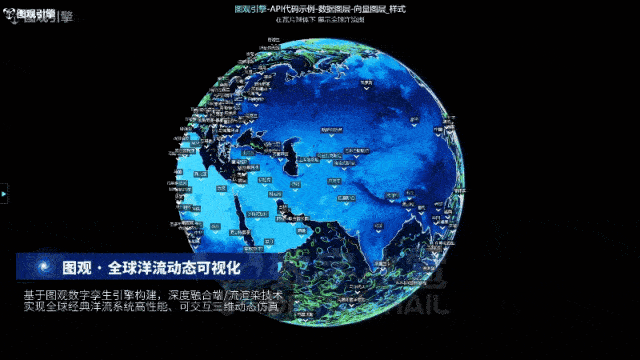

在三維數字地球表面，不計其數的發光粒子循著洋流軌跡奔騰穿梭——從北大西洋渦旋的回旋纏繞，到南極繞極流的綿延浩蕩，再到深海底層流的隱秘流動，原本藏在數據深處的全球洋流，終以全維度、實時態的形式完整“顯形”。

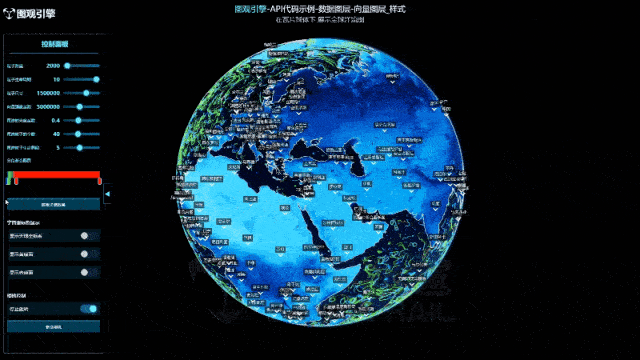

大規模粒子渲染，還原真實洋流的具象表達

接下來，我們將以技術實現者的視角，介紹這一個個讓抽象的洋流數據轉化為可直觀感知的動態場景，從北極冰蓋下的隱秘渦旋到赤道太平洋的大氣海洋耦合，每一個“分鏡頭”背后，都是算法與物理規律的高度契合。

一、極地系統：冰封下的有序運動

1. 北極環流 ? 波弗特渦旋

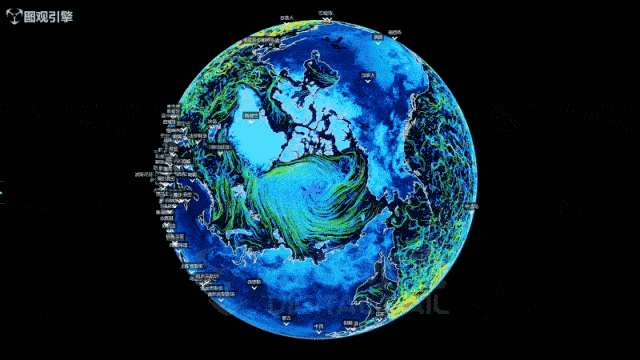

鏡頭聚焦北冰洋加拿大海盆，粒子以緩慢而穩定的順時針軌跡旋轉，形成直徑約1000公里的巨大順時針螺旋結構。粒子從邊緣向中心緩慢匯聚，軌跡清晰顯示渦旋的完整邊界，精準還原北冰洋 波弗特渦旋 的特征——“幾乎靜止的旋轉”的空間結構和時間持續性。

2.南極繞極流：全球海洋的“連接紐帶”

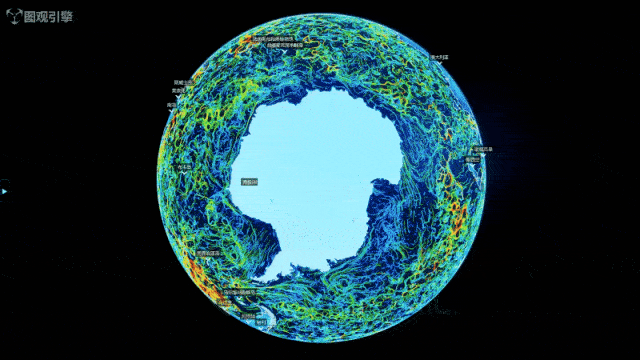

鏡頭從南極上空俯視，粒子呈環繞南極的連續光環，環繞南極大陸無任何斷裂以強勁、連續的軌跡，技術通過大范圍坐標系適配，完美還原其連接三大洋的“傳送帶”功能。

二、邊界流：海洋的“高速公路”

沿大陸邊緣流動的洋流，受海陸分布和地形強烈影響。這類洋流在粒子渲染中表現為狹窄、高速、色彩鮮明的帶狀流動，粒子軌跡平直密集，流速梯度極大。

1.墨西哥灣流與黑潮：西邊界強化流

北大西洋的墨西哥灣流和北太平洋的黑潮代表了“西邊界強化”現象。粒子形成狹窄密集的高速絲帶，緊貼大陸坡流動，流軸穩定。

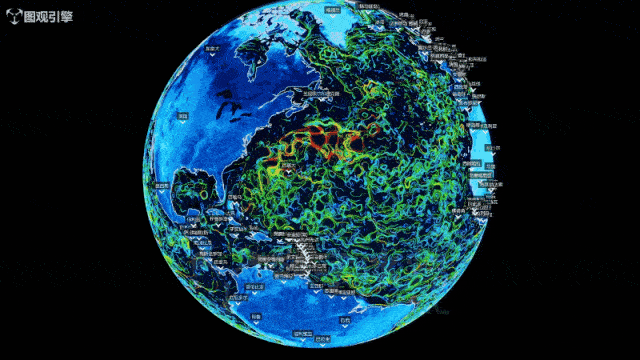

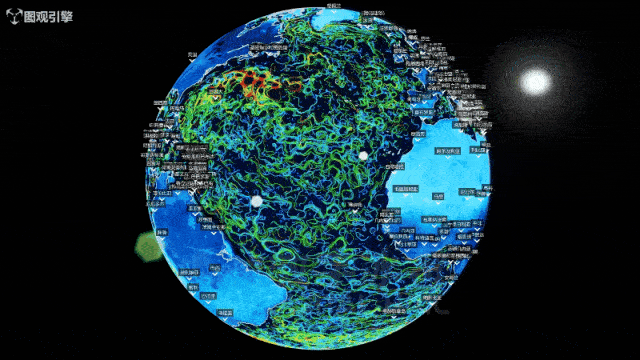

墨西哥灣流，全球最強的暖流之一，自美國佛羅里達海峽至紐芬蘭島的路徑，粒子以高速密集軌跡流動，灣流呈現鮮明的橙紅色，與周圍藍綠色冷水形成強烈對比。

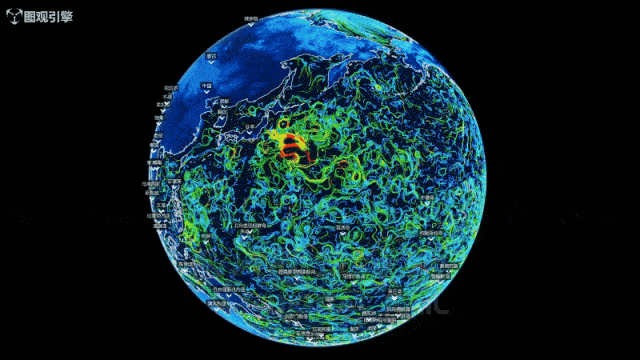

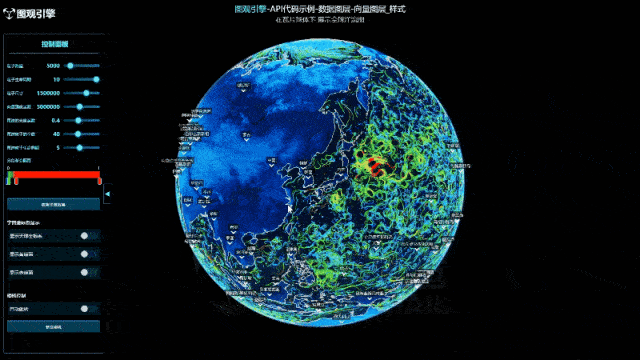

黑潮與墨西哥灣流齊名的西邊界強流，因水體透明度高、呈現深藍色而得名。沿中國臺灣東岸、日本群島南岸延伸，靛藍色粒子軌跡如“黑絲帶”般清晰勾勒，精準還原其與周邊海水的界限特征。

2.秘魯、加那利與本格拉寒流：東邊界的“冷輸送帶”

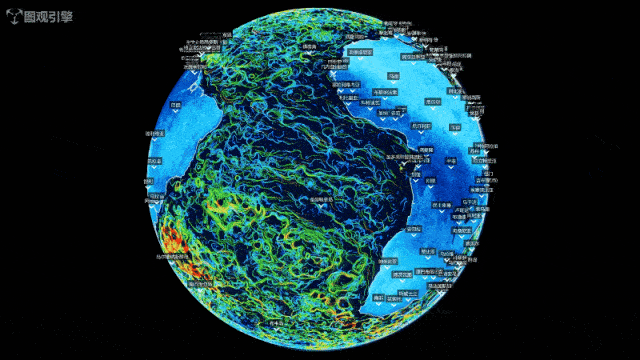

聚焦南美洲西岸秘魯寒流、北大西洋東部加那利寒流、南大西洋東部本格拉寒流三大沿岸洋流。洋流沿大陸邊緣流動的洋流，受海陸分布和地形強烈影響。粒子呈現寬緩的沿岸流動帶，粒子速度較西邊界流放緩，呈擴散特征。

加那利寒流通過大規模粒子精準勾勒分布與流動特征：數千粒子沿非洲西北部海岸呈狹長帶狀南下，軌跡緊貼大陸架邊緣，密度由近岸向大洋方向逐步稀疏，清晰呈現其“貼岸流動、勢力隨離岸距離衰減”的分布規律，直觀還原寒流沿程延伸特征。

本格拉寒流則通過粒子渲染形成鮮明呼應：近岸區域粒子呈現明顯的“向上匯聚”軌跡，從深海層粒子向上層海域攀升，且上升流區域粒子密度顯著高于周邊，精準呈現其沿非洲西南海岸分布、近岸上升流旺盛的核心特征，粒子軌跡的垂直運動形態，更將這一寒流“深層營養鹽向上輸送”的關鍵屬性具象化。

聚焦南美洲西岸秘魯寒流，鏡頭貼近南美洲西海岸，粒子模擬向北流動的寒流及沿岸上升流，粒子在沿岸密集，離岸后擴散，展示了上升流將深層水帶到表層的過程，清晰呈現其造就世界著名漁場的核心邏輯。

四、季風驅動流：北印度洋季風環流

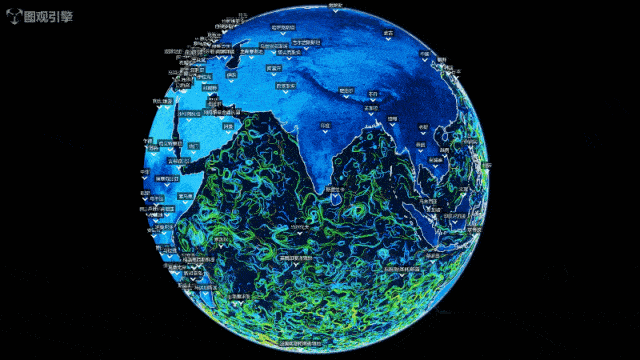

作為全球唯一受大陸季風支配、流向季節性逆轉的環流，鏡頭聚焦阿拉伯海與孟加拉灣核心區域：

• 夏季模式（6-9月）：粒子從索馬里沿岸向東流動，在阿拉伯海形成順時針大漩渦。索馬里沿岸粒子呈現強烈的上升運動，垂向速度被放大100倍可視化
• 冬季模式（12-2月）：粒子流向完全逆轉，形成逆時針環流。孟加拉灣粒子密集，反映冬季東北季風驅動的盆地尺度環流
• 過渡期紊亂：季風轉換期間（4-5月、10-11月），粒子運動雜亂，軌跡交叉頻繁，反映流場的不穩定狀態。

五、赤道流系：海洋的“多層立交”

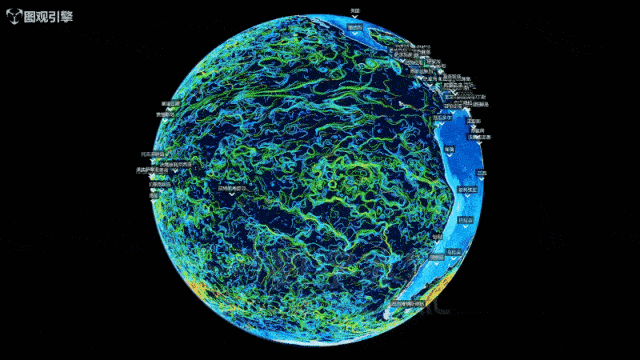

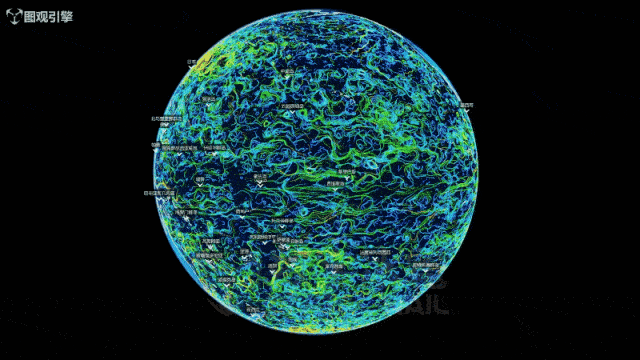

赤道流系（含南/北赤道流、赤道潛流），鏡頭覆蓋赤道太平洋上空及海表，粒子軌跡與大氣環流箭頭協同運動，生動呈現驅動厄爾尼諾現象的大氣-海洋耦合機制——表層洋流的東西向流動與下層海水的上涌、下沉動作精準聯動，讓原本抽象的氣候驅動因子變得具象可感，為科研人員研究厄爾尼諾現象提供了直觀的動態工具。

六、跨洋副熱帶環流：大洋“漩渦”

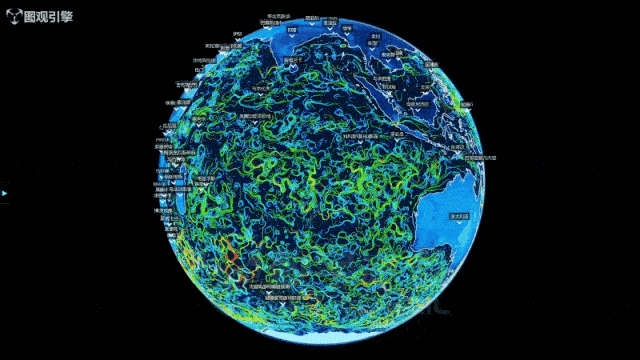

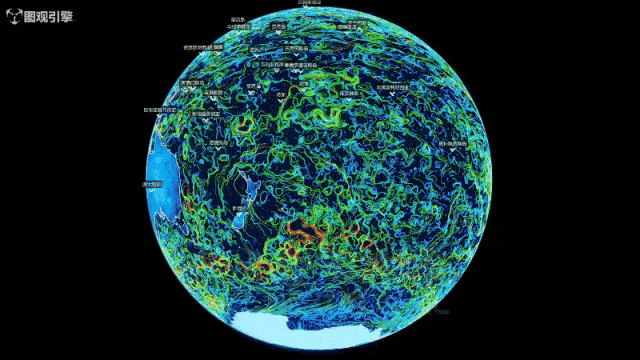

涵蓋南太平洋副熱帶環流、南印度洋副熱帶環流，大洋中部的大尺度閉合環流，構成全球海洋環流的基本單元環流邊緣粒子密集，形成清晰的"粒子墻"。粒子呈現巨大渦旋結構，南印度洋洋流以寬闊的逆時針軌跡鋪展，清晰區分厄加勒斯暖流（非洲東岸南下）與西澳大利亞寒流的流向差異；南太平洋環流則展現出宏大緩慢的逆時針旋轉，粒子在環流中心稀疏分布，呼應其“海洋沙漠”（最清澈、生命最稀少區域）的特征，技術通過粒子密度智能分配，還原了洋流能量分布的真實狀態。

這些生動的洋流“分鏡頭”，最終匯聚成一幅完整的全球海洋動力圖景。所有可視化效果均基于真實數據與物理規律。下面我們將以技術實現者的視角，解析系統如何通過粒子追蹤與動態渲染，精確再現全球經典洋流現象。

數據挑戰：從靜態數字到動態圖像的數據壁壘

原始洋流數據藏在 NetCDF 格式的 “數據黑箱” 里，覆蓋經度-180°至180°，緯度-80°至90°，垂直方向包含40個深度層。4500×4251×40 的原始分辨率意味著單文件就包含近 8 億個數據點，每個網格點記錄海水流速、流向的核心向量信息，單時間步數據量達 9.18 GB。

傳統技術要么無法承載海量數據的實時運算，要么只能通過靜態圖表間接推測洋流動態，難以精準還原其復雜的三維運動特征，形成了“數據豐富但應用受限”的行業痛點。真正的突破需要從數據預處理到最終渲染的全流程重構。

1. 智能數據壓縮：在保留與精簡間尋找平衡

原始數據 4500×4251×40 的分辨率雖然精準，但計算量巨大。直接處理原始數據在實時交互場景中不可行。我們基于海洋動力學特征的智能抽稀算法，有針對性的進行特征保留，相當于 “把 4K 電影壓縮成 1080P——既保留了關鍵洋流的細節特征，又讓系統能在普通工作站上流暢運行。這種 “減法” 的智慧，讓復雜的科研數據不再是實驗室的專屬，而是能被更多人輕松訪問的動態可視化工具。

2. 三維瓦片地球的 “精準畫布”：全球、全維度映射

全球洋流的經緯度跨度達 - 180°~180°、-80°~90°，要在三維瓦片地圖上精準貼合，就像給地球 “穿衣服”—— 不僅要合身，還要能跟著地球自轉、縮放自適應。我們的系統支持大范圍坐標系動態適配，從南極冰蓋到赤道暖流，每一道粒子軌跡都能與真實地理位置精準對齊。

3. GPU并行架構：粒子系統的實時演化

海量數字粒子同時在地球表面運動，每個粒子都要根據洋流向量實時計算軌跡，每秒要完成數百萬次向量運算。我們用 GPU 并行計算技術，從數據解析、粒子更新到最終渲染，全流程在GPU上完成，每個 GPU 線程處理一個粒子，實現真正的數據級并行，粒子通過實例化渲染技術批量提交，結合深度測試與透明度混合，與三維地形瓦片無縫融合。

多模式可視化：從不同視角理解海洋

1. 地理模式：直觀的空間認知

地理模式提供最符合認知的視角，與標準地圖服務集成，疊加國界、國家名稱等參考信息，用戶可以自由旋轉縮放，觀察全球尺度環流格局，聚焦特定水層流動特征。

2 分析模式：深入的科學研究

為專業用戶設計分析模式，支持多坐標系同時顯示。天球坐標系從宇宙視角展示洋流與地球軌道關系；赤道面與黃道面疊加可視化，揭示太陽輻射與地球自轉對環流的復合影響等，提供深入分析工具。

3 交互模式：靈活的動態理解

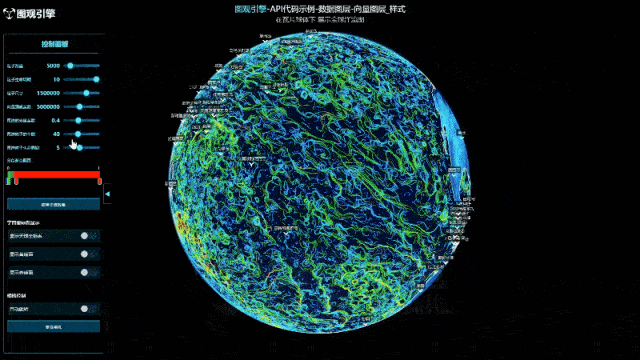

用戶可通過參數面板，實時調節粒子生命周期、尺寸、尾跡長度等參數，對選擇特定粒子或區域進行追蹤，觀察水團在數天至數月時間尺度上的運動路徑，就像給洋流裝了 “動態心電圖”，細微的渦旋和暗流都能被精準捕捉。

在線體驗地址：

https://www.tuguan.net/online-experience/code-sandbox4.html#向量圖層_全球洋流圖_stream

（請復制鏈接在瀏覽器中訪問）

結語：可視化作為認知橋梁

從 23億 數據點到指尖流動的光影，它構建了連接抽象數據與人類認知的橋梁，將復雜的海洋動力過程轉化為可交互、可探索、可理解的視覺語言。

在氣候變化深刻影響人類社會的今天，理解海洋這一地球系統關鍵組成部分變得尤為重要。我們的工作表明，通過創新的計算與可視化方法，曾經專屬于超級計算機與領域?qū)＜业暮Ｑ蟓h(huán)流知識，現在能夠以直觀形式服務于更廣泛的科研、教育與應用領域。

從 NetCDF 數據的“黑箱”破解，到 GPU 實時運算的算力突破，再到全維度場景的精準呈現，本次案例印證了數字孿生、三維渲染技術在復雜向量場數據可視化中的技術優勢。未來，我們將持續深耕技術創新，讓更多“看不見”的自然規律，通過技術手段轉化為可感知、可應用的價值成果，賦能更多行業實現數字化升級。
